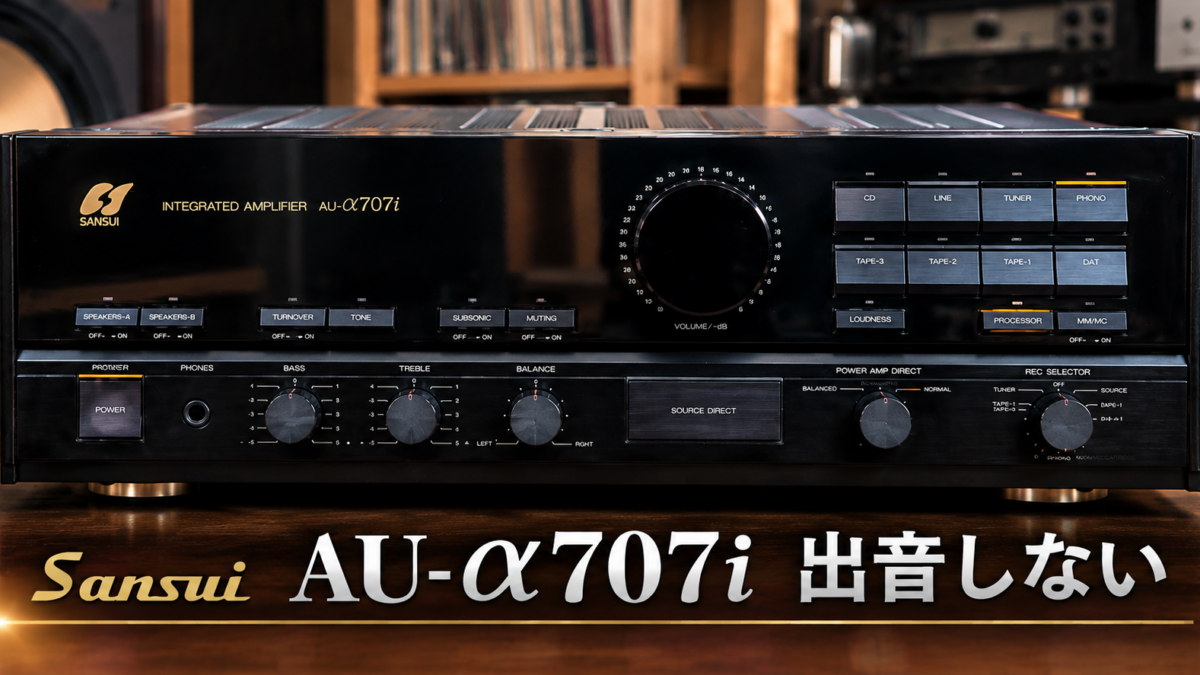

Sansui AU-α707i 出音しない

SANSUI AU-α707i プロテクトが解除しない

こんにちは。オーディオ専門店 JUST FRIENDS です。
今回は、お客様よりお預かりした Sansui AU-α707i の修理内容をご紹介いたします。

お預かり時の症状

お客様からのご相談は「電源は入るが、スピーカーから音が出ない」という内容でした。
電源は投入できるものの、しばらく待っても保護リレーが「カチッ」と入らず、プロテクトが解除されない状態です。
プロテクト（保護回路）が働いたまま解除されない場合、スピーカーへの出力はカットされたままとなり、音は出ません。

AU-α707iの特徴（αシリーズのバランス構成）

AU-α707iは、サンスイのαシリーズに属するプリメインアンプで、ダイヤモンド差動回路やバランス構成を採用した、物量投入型の人気機です。
出力段は左右対称の構成で、各チャンネルにHOT／COLDのアンプを持つのが特徴です。
このため、保護回路が働いた場合でも「どちらのチャンネル、どの段に異常があるのか」を、左右を比較しながら追い込んでいくことができます。

プロテクトが解除しない原因を追う

プロテクトが解除されない場合、多くは出力にDC（直流）が漏れている、あるいは出力段に異常があり、保護回路がそれを検出して働き続けているケースです。
そこで、パワーアンプ基板を重点的に点検していきました。

点検を進めると、パワーアンプ基板上の電流検出用 120Ω の抵抗が断線していることを確認しました。
この抵抗が断線しているということは、その周辺の回路に過大な電流が流れた痕跡であり、単に抵抗を交換するだけでは、再発する可能性が高いと判断しました。

出力トランジスタの不良を確認

電流検出抵抗の断線から、その先にある出力トランジスタの不良を疑い、点検を進めました。
AU-α707iの出力段には、コンプリメンタリの出力トランジスタ 2SC3519A（NPN）と 2SA1386A（PNP）が使われています。
両方を基板から取り外して単体でチェックしたところ、2SC3519A・2SA1386A ともに不良（NG）でした。

出力トランジスタが破損したことで過大な電流が流れ、電流検出用の120Ω抵抗が断線した、という一連の流れが確認できました。プロテクトは、この異常を検出して働き続けていたわけです。

修理作業と動作確認

• 出力トランジスタ 2SC3519A・2SA1386A を新品へ交換（当店ストック品を使用）
• 断線していた電流検出用 120Ω 抵抗を新品へ交換
• 周辺の接続部・ハンダ状態を再確認（他に損傷・劣化がないかチェック）
• 通電し、保護リレーが正常に解除されること、異常な発熱がないことを確認

出力トランジスタと電流検出抵抗を交換したことで、プロテクトが正常に解除され、スピーカーから音が出る状態に復帰しました。

DCオフセット調整

出力段を交換した後は、アンプの基本調整を行います。まず DCオフセット（センターDC 0V）の確認と調整です。
AU-α707iの規定は各チャンネルとも ±3mV 以内で、調整の結果、規定値内で安定していることを確認しました。

バイアス電流の再調整

続いて、バイアス電流の再調整を行います。
AU-α707iのバイアス調整は、パワーアンプ基板（F-5632）のTP1／TP2、E-OUT間の電圧を見ながら、規定値（DC 6mV）で安定するところまで、HOT側・COLD側それぞれ追い込みます。
ヒートラン（時間をかけて温まった状態）でも数値が安定していることを確認しました。

最終チェック

調整後は、ヒートランでの数値安定を確認したうえで、音出しチェックを行いました。
プロテクトが解除されない症状は解消し、左右とも正常に音が出力される状態まで復帰しました。
なお、今回の修理費用は 27,500円（税込）にてご対応させていただきました。

お客様に安心してご依頼いただけるよう、必要な部品交換と調整を含めた適正価格での整備を心がけております。

まとめ

今回は、プロテクトが解除しない原因を追っていった結果、パワーアンプ基板の電流検出用120Ω抵抗の断線と、出力トランジスタ 2SC3519A・2SA1386A の不良が確認できました。
出力トランジスタの破損で過大な電流が流れ、電流検出抵抗が断線し、保護回路がその異常を検出してプロテクトが働き続けていた、という流れです。
出力トランジスタと120Ω抵抗を交換したうえで、DCオフセット調整とバイアス電流の再調整まで実施し、安定動作を確認しました。

プロテクトが解除されない症状は、出力段のトランジスタ不良が原因となっていることが少なくありません。原因を正しく突き止め、必要な部品交換と調整を行うことで、安心してお使いいただける状態に整えるのが私たちの仕事です。
ご依頼いただき、誠にありがとうございました。

---
