LUXKIT A1020 真空管プリメインアンプ

¥93,500 税込
商品コード: 8
関連カテゴリ
数量
カートに追加しました。
お買い物を続ける カートへ進む

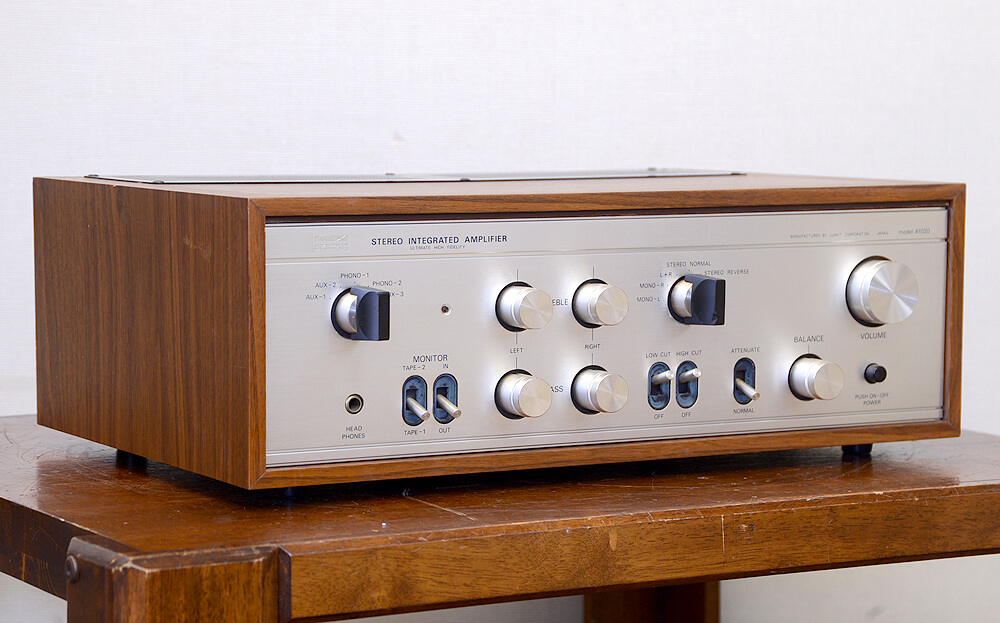

<LUXKIT ラックスキット A1020 管球式プリメインアンプ>2枚目

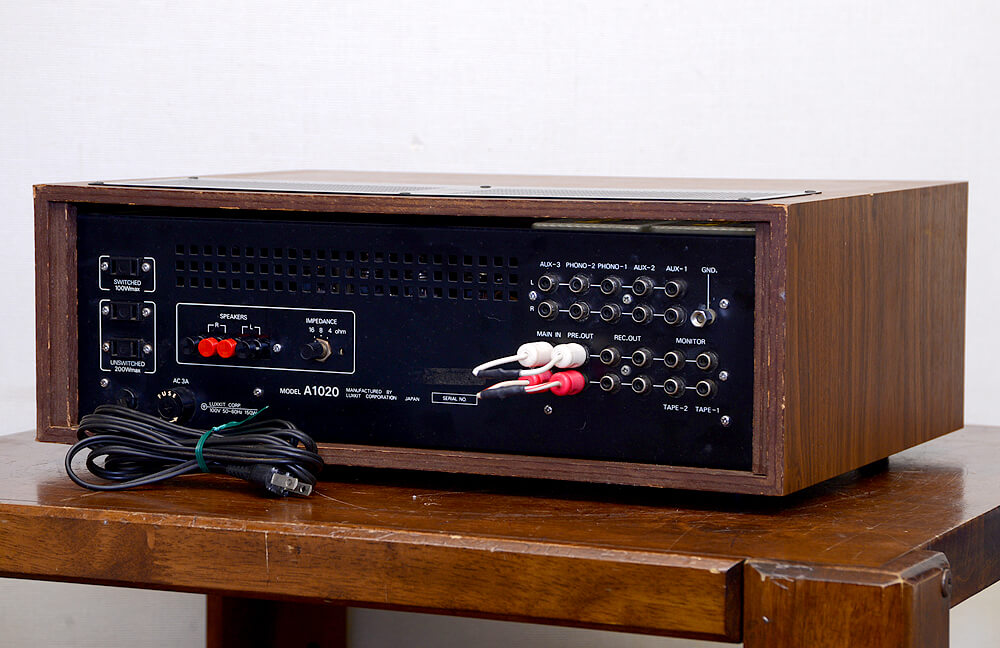

<LUXKIT ラックスキット A1020 管球式プリメインアンプ>3枚目

<LUXKIT ラックスキット A1020 管球式プリメインアンプ>4枚目

<LUXKIT ラックスキット A1020 管球式プリメインアンプ>5枚目

<LUXKIT ラックスキット A1020 管球式プリメインアンプ>6枚目

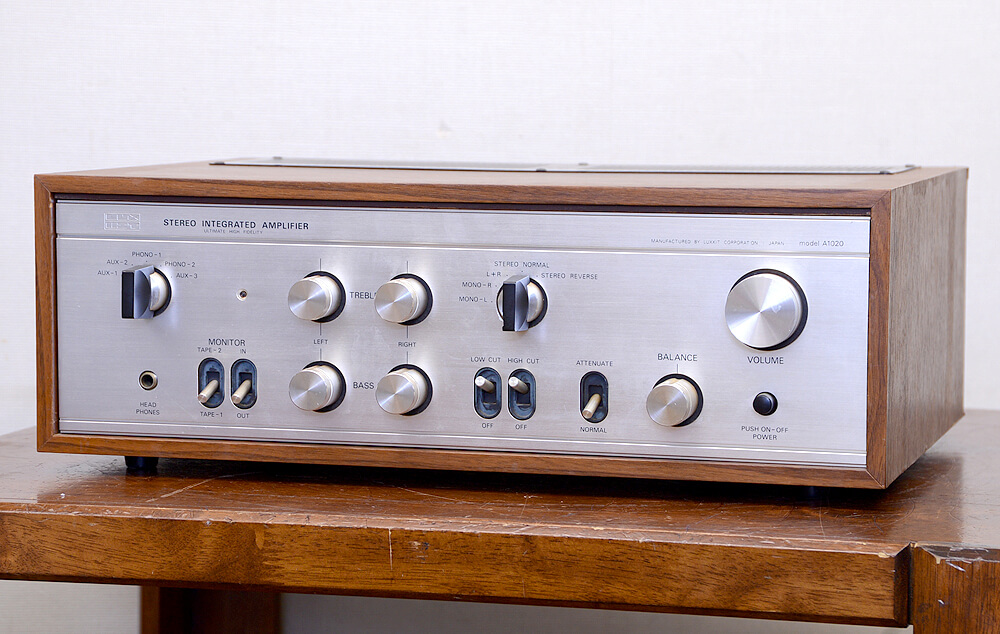

《 LUXKIT ラックスキット A1020 真空管プリメインアンプ メンテナンス済 》


単に性能が良いだけでなく、デザインも考慮された管球プリメインアンプキットです。
イコライザ部には2段のP-K・NF型、バッファ段には1段のP-G・NF型、トーンコントロール部にはLUX方式NF型を採用し、
プリアンプ部としては合計4本の12AX7を配した構成となっています。



回路図Aは一般によく使われる2段P-K・NF型イコライザ回路で、回路図BはA1020に採用されたイコライザ回路です。
A1020に採用されている回路では、R2がV2のプレートからV1のカソードへ直接接続されています。
この抵抗は回路図AのR1と値が同じで、同じように標準RIAAカーブの低域を決める働きをするものですが、
回路図Bでは回路図Aに比べて低域の時定数が1段少なくなり、位相特性が改善されます。

■使用球
6RA8:4本
6AQ8:1本
12AU7:2本
12AX7:4本

製造:1973年3月発売


《動作状況》


当店で実際に動作確認済みです。
バイアス再調整、接点復活、音出しエージング等、実施しております。
動作は比較的良好です。


《コンディション》


外観は、若干の汚れや、キズが見られる程度です。

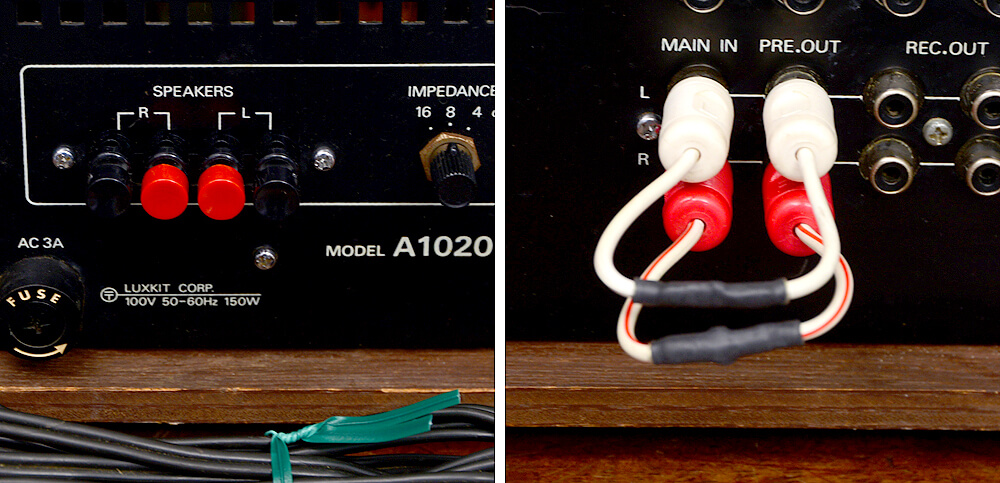

スピーカー端子は社外製が取り付けられております。
ショートピンも欠品の為、加工したものを取り付けています。写真を参考にお願い致します。


《付属品》


ショート用RCAケーブル×2


《機種の定格》


型式 管球式プリメインアンプキット
連続実効出力 10W+10W(4Ω、8Ω、16Ω)
全高調波歪率 1%以下(定格出力時)
周波数特性 20Hz〜20kHz -1dB以内
入力感度/インピーダンス Phono1、2:2mV/47kΩ / Aux1、2、3:140mV/150kΩ
SN比(入力ショート、無補正) Phono:60dB以上 / Aux:77dB以上
RIAA偏差 ±0.5dB以内(30Hz〜15kHz)
トーンコントロール LUX方式NF型
低域湾曲点:250Hz
高域湾曲点:5kHz
フィルター ローカット:35Hz、-6dB/oct.
ハイカット:11kHz、-6dB/oct.
アッテネーター -14dB
出力電圧 Rec out:140mV
Pre out:1V(定格)
電源電圧 AC100V、50Hz/60Hz
消費電力 150W(最大出力時)
外形寸法 幅450×高さ160×奥行330mm
重量 13.3kg
